תוכנת Arduino IDE – סביבת העבודה שלנו
תוכנת ה-Arduino IDE (סביבת פיתוח משולבת) היא למעשה תחנת העבודה המרכזית של הפרויקט. זוהי התוכנה שבה אנחנו כותבים את הקוד, בודקים שאין בו שגיאות, ולבסוף – צורבים אותו אל המיקרו-בקר. אפשר לחשוב עליה כעל מתורגמן שלוקח את השפה שאנחנו כותבים וממיר אותה לשפה שהבקר מבין.

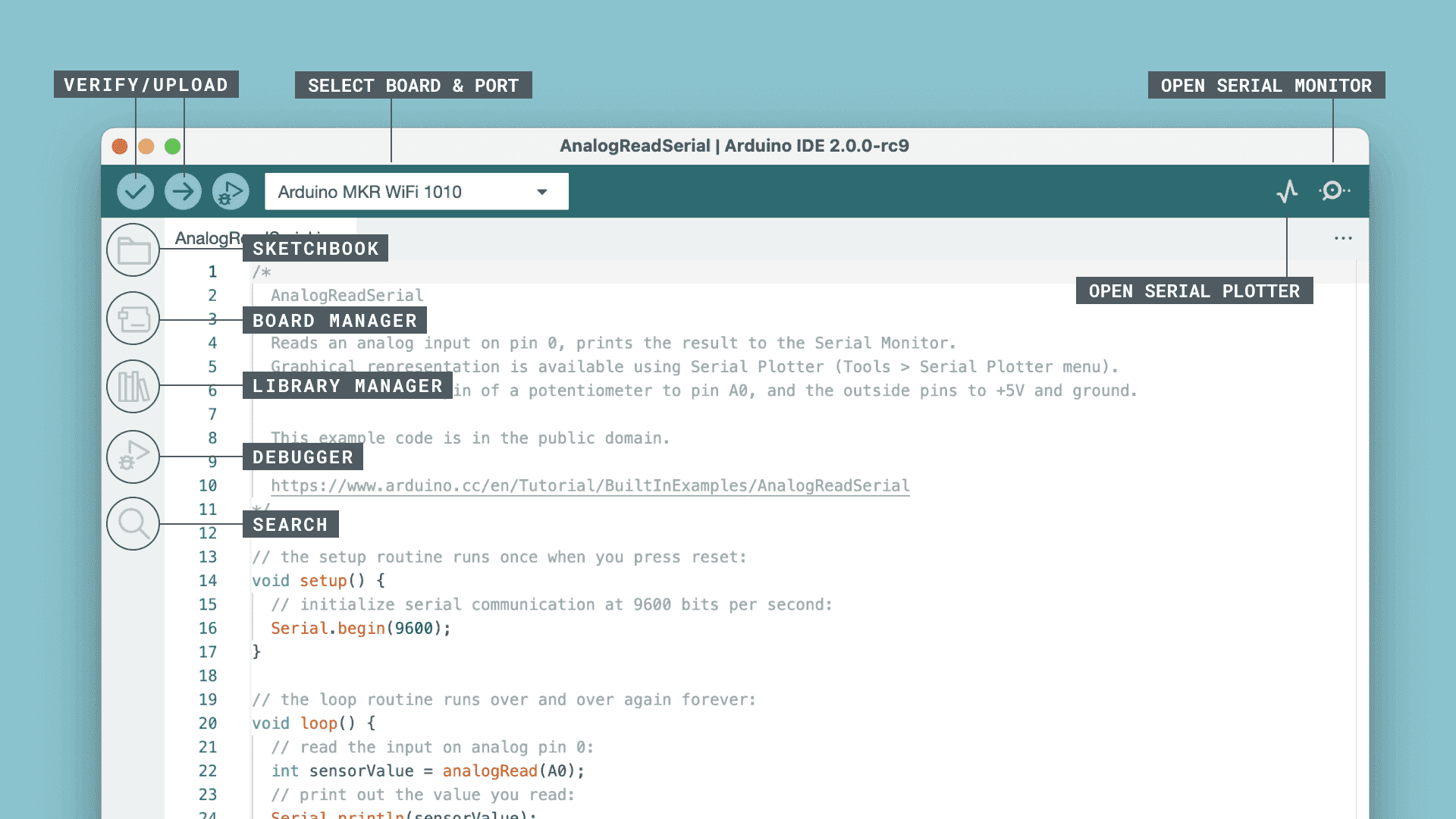

הממשק המרכזי: הכפתורים שחובה להכיר
הממשק של התוכנה תוכנן להיות נקי ופשוט, והוא כולל מספר אזורים קריטיים :
Verify (אימות): הכפתור שבודק את הקוד שלנו. הוא עובר על השורות ומוודא שאין שגיאות כתיב או לוגיקה שבורה לפני שמנסים להעלות את הקוד לבקר.
Upload (צריבה): הכפתור החשוב ביותר. בלחיצה עליו, התוכנה בודקת את הקוד, מתרגמת אותו, וצורבת אותו ישירות אל המיקרו-בקר דרך כבל הנתונים.
חלון ההודעות (Output): החלק התחתון והשחור של המסך. כאן התוכנה "מדברת" איתנו - היא תדווח אם הצריבה הסתיימה בהצלחה, או תצביע באדום על שגיאות במקרה שמשהו השתבש.
מבנה הקוד הבסיסי (Sketch)
כל תוכנית בארדואינו (הנקראת Sketch) מגיעה עם שלד קבוע שמחולק לשני חלקים עיקריים שאי אפשר בלעדיהם:
// Version: 1.0 - מומלץ לנהל גרסאות לצורך נוחות
// Arduino Sketch - Basic Structure Template
void setup()
{
// קוד שנמצא כאן ירוץ פעם אחת בלבד בהפעלת הבקר
}
void loop()
{
// קוד שנמצא כאן ירוץ שוב ושוב בלולאה אינסופית
}()setup - הגדרות ראשוניות :
פונקציה זו רצה פעם אחת בלבד ברגע שמדליקים את הבקר או לוחצים על כפתור ה-Reset. כאן נגדיר מידע התחלתי – למשל, נגדיר אילו פינים ישמשו כפלט (Output) להדלקת נורה, ואילו כקלט (Input) לקריאת כפתור, או שנתחיל את התקשורת עם המחשב.
()loop - הלולאה המרכזית :
הלב הפועם של התוכנית. פונקציה זו רצה בלולאה אינסופית, שוב ושוב ברצף. כאן נכתוב את ההוראות המרכזיות של המערכת: קריאת נתונים מחיישנים בזמן אמת, הפעלת מנועים וקבלת החלטות שוטפות.
כלים מתקדמים שכדאי להכיר
**כדי להרחיב את היכולות שלנו, התוכנה מגיעה עם כמה כלים מובנים :
**
צג טורי (Serial Monitor): חלון שמאפשר לנו "לשוחח" עם הבקר בזמן אמת. דרכו נוכל לראות על מסך המחשב נתונים שמגיעים מחיישנים או להדפיס הודעות שיעזרו לנו להבין איפה הקוד נמצא (כלי חובה לאיתור תקלות - Debugging).- מנהל הלוחות (Boards Manager): למרות שהתוכנה נקראת "ארדואינו", בעזרת מנהל הלוחות נוכל להתקין תמיכה ולתכנת גם בקרים של חברות אחרות (כמו משפחת ה-ESP32 למשל).
- מנהל הספריות (Library Manager): סוג של "חנות אפליקציות" חינמית. מכאן נוכל להוריד קטעי קוד מוכנים (ספריות) שיעזרו לנו להפעיל רכיבים מורכבים כמו מסכים או חיישנים מתקדמים, מבלי שנצטרך לכתוב את כל הלוגיקה המסובכת מאפס.
